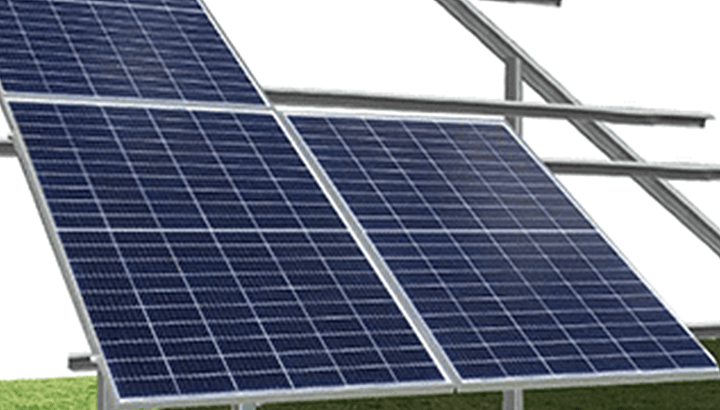

Konstrukcje pod panele solarne – ceny producenta.

Ustandaryzowany system pod montaż dowolnych paneli.

Wysoka trwałość i wytrzymałość komponentów.

Wysoka precyzja wykonania kształtowników galwanizowanych.

Dostępne od ręki w biurze sprzedaży. Możliwa dostawa kurierem.

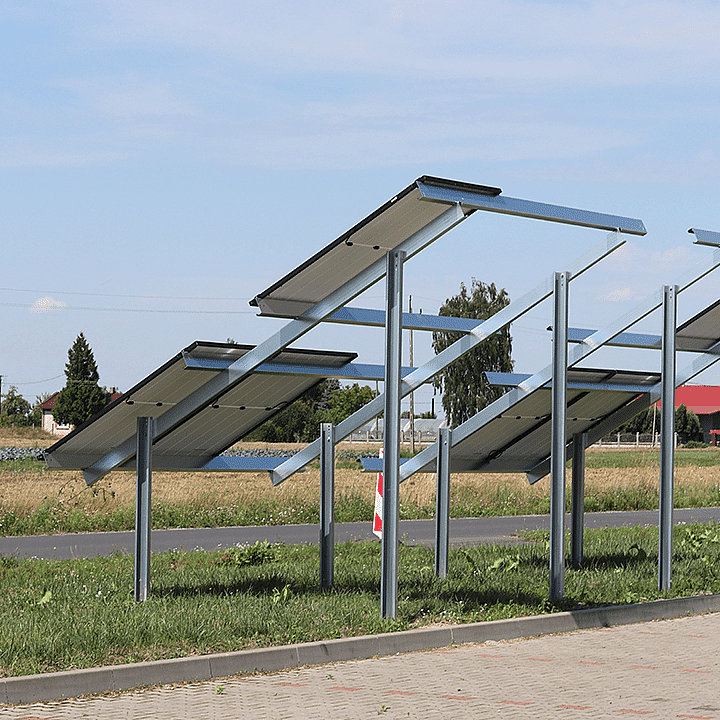

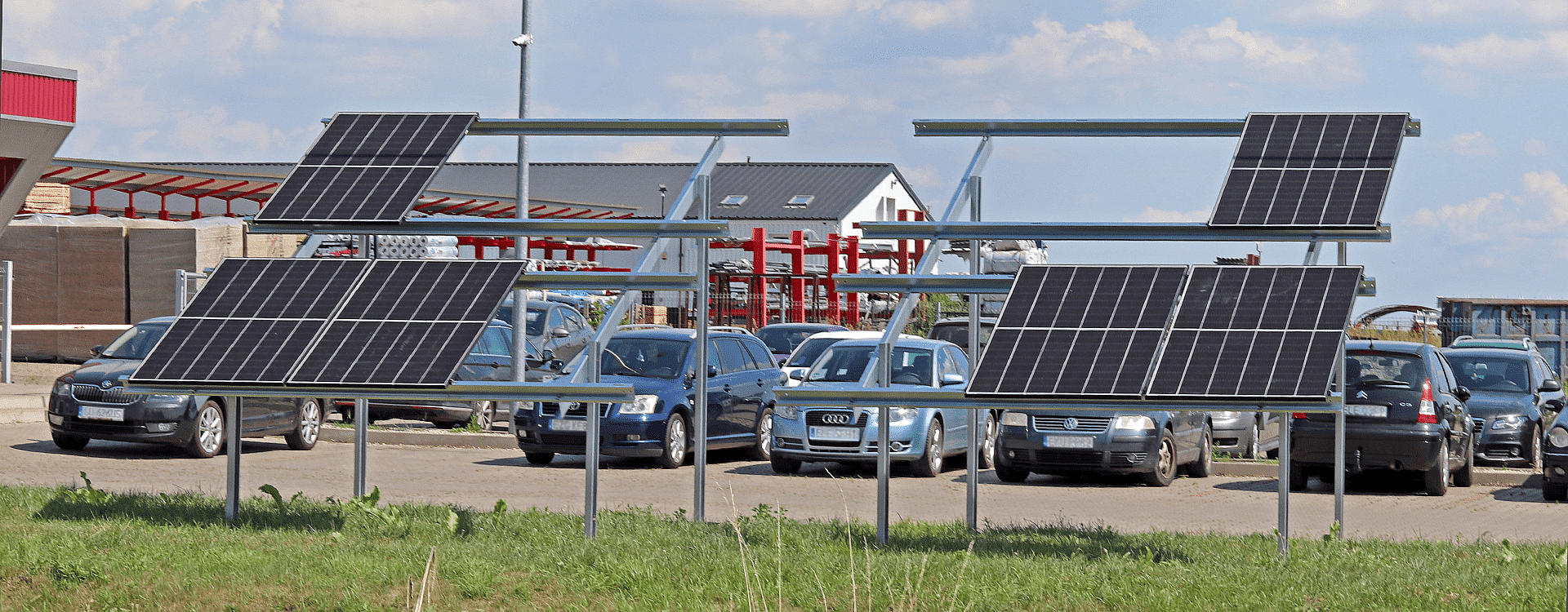

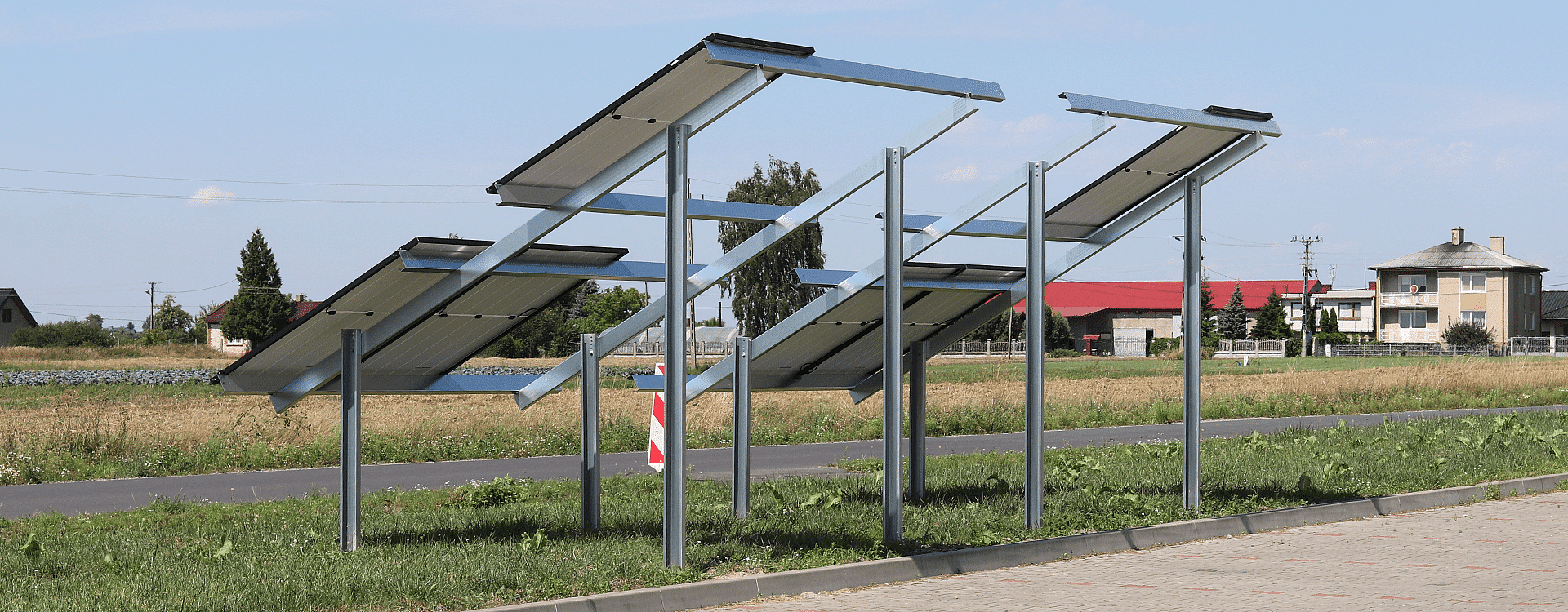

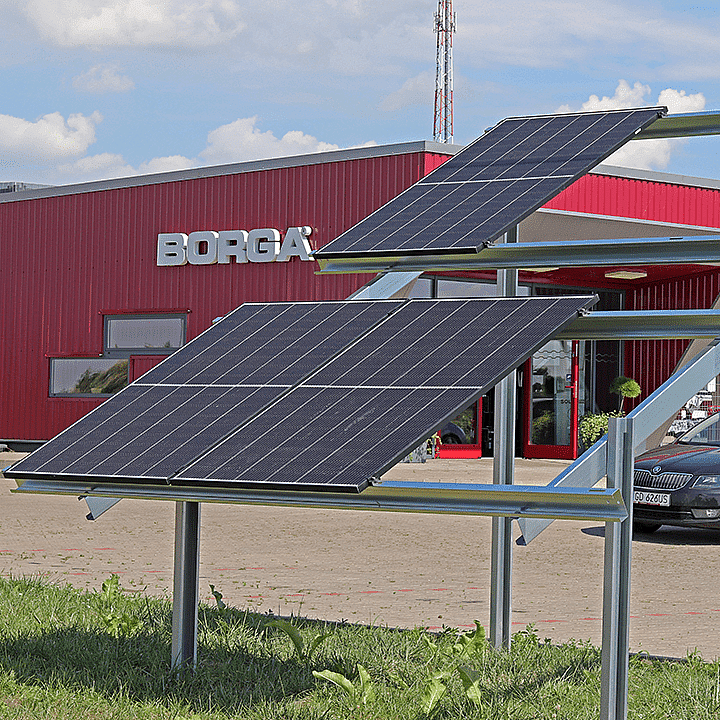

Producent podkonstrukcji pod panele fotowoltaiczne

Oferujemy zestawy pod panele fotowoltaiczne zgodne z normą EN 1090-1, posiadające znak CE, w konkurencyjnej cenie. Jako producent profili zimnogiętych (C, Z) jesteśmy w stanie dostarczać zestawy do samodzielnego montażu w najlepszej cenie na rynku. Istnieje możliwość odbioru osobistego lub wysyłki kurierem. W zestawie znajdują się niezbędne profile C oraz śruby montażowe.

WYCEŃ PODKONSTRUKCJĘ
Zetownik Borga

Dokładność i gwarancja

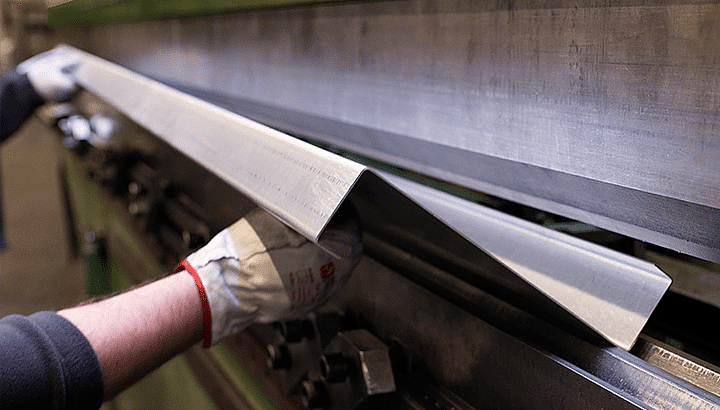

W Borga standardowe profile wykonywane są na naszej zautomatyzowanej linii produkcyjnej. Dzięki temu możemy zapewnić powtarzalną jakość w każdym wyprodukowanym przez nas profilu.

Jako jedyna firma w Polsce dajemy gwarancję na profile galwanizowane.

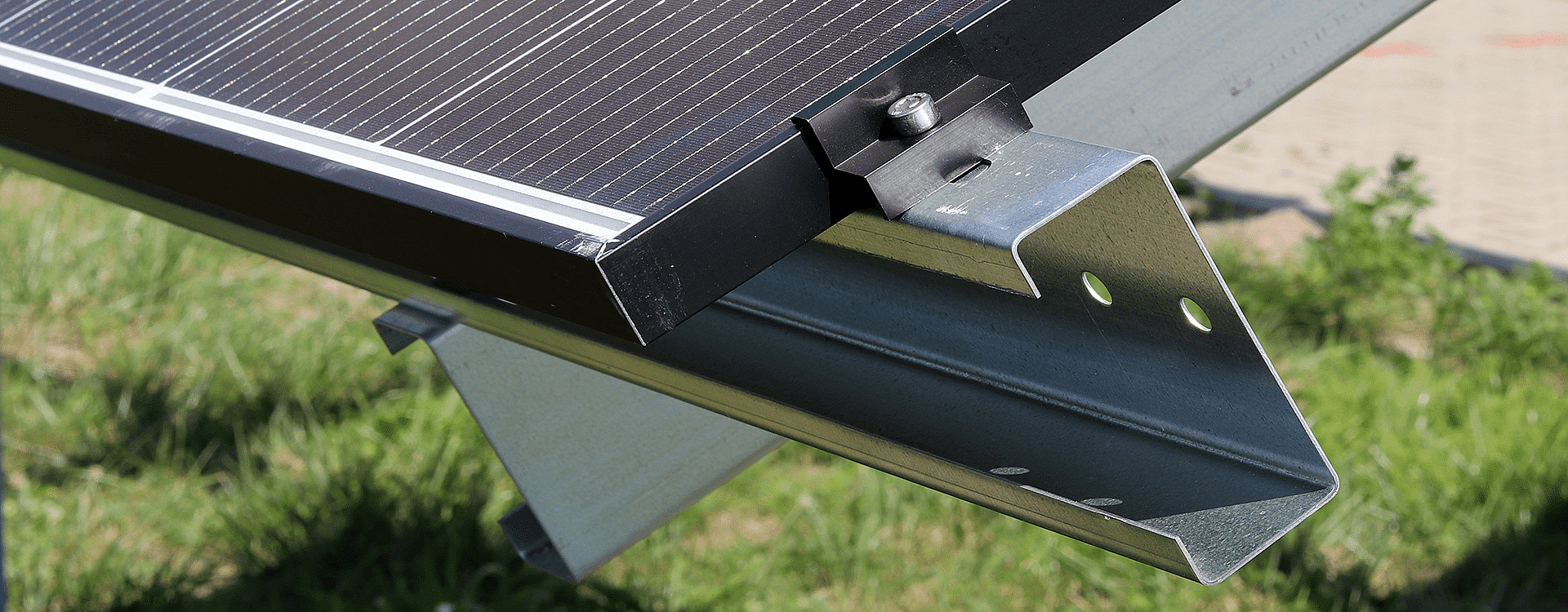

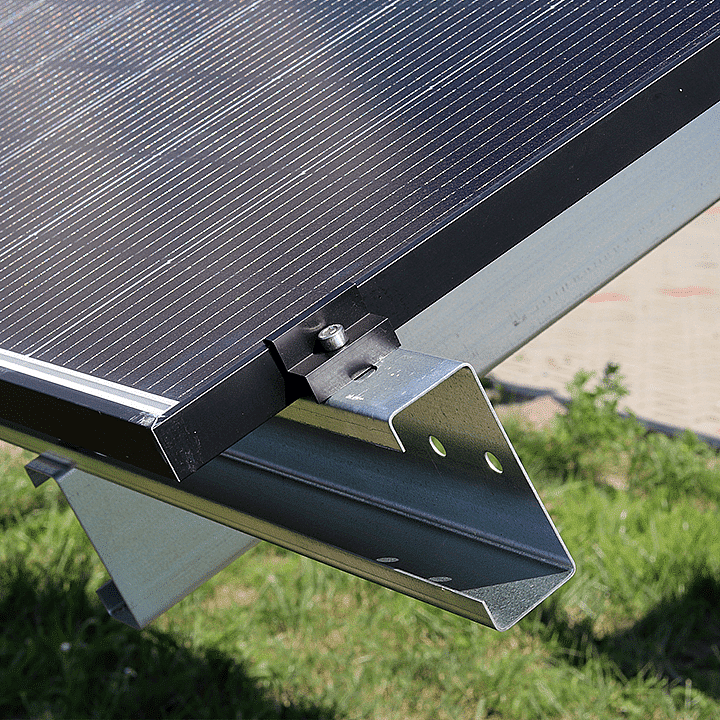

Zetownik Borga z bliska

Specyfikacja materiałowa

  • Stal walcowana na zimno: S350 GD
  • Granica plastyczności: 350 MPa
  • Granica wytrzymałości: 420 MPa
  • Klasa cynkowania: 275 g/m2, odpowiednik warstwy o grubości ~25 μm

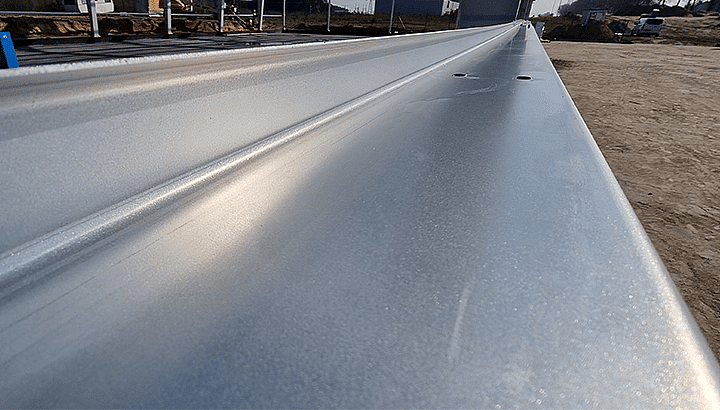

Sal galwanizowana

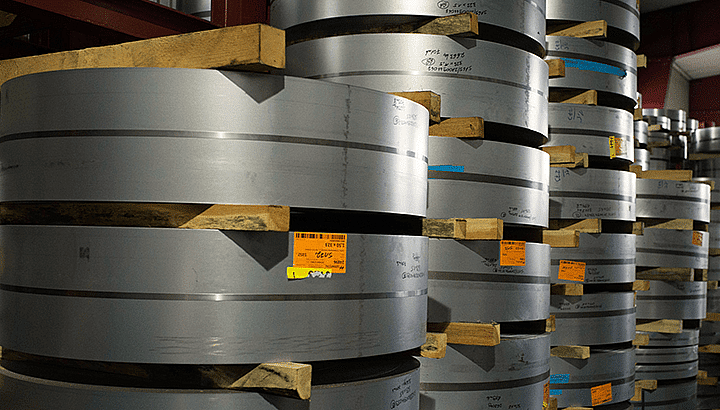

Wytrzymały materiał wsadowy

Najważniejszą rzeczą, na którą należy zwrócić uwagę podczas wyboru profili zimnogiętch jest, poza jakością samej produkcji, stosowany do produkcji materiał wsadowy.

W Borga stosujemy tylko materiał z odpowiednią ilością ocynku, aby nasze produkty służyły bezproblemowo przez wiele lat. .

WYMIARY PANELI

Konstrukcja może być stosowana do paneli fotowoltaicznych o różnych wymiarach, tzn.:

  • szerokość od 990 mm do 1134 mm,
  • wysokość od 1660 mm do 2200 mm.

Montaż paneli w wyżej wymienionych wymiarach jest ułatwiony dzięki standardowemu otworowaniu (fasolki o wymiarach 12 x 92 mm).

W skład systemu włączony jest komplet śrub do połączeń konstrukcji. Klemy do montażu paneli nie są włączone w ofertę.

KOTWIENIE PODKONSTRUKCJI

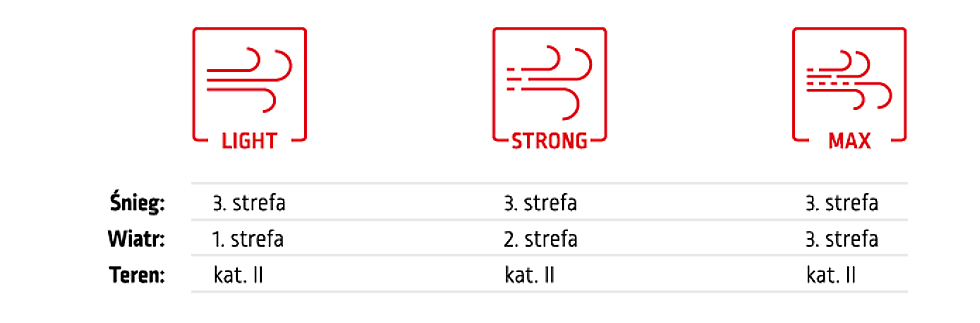

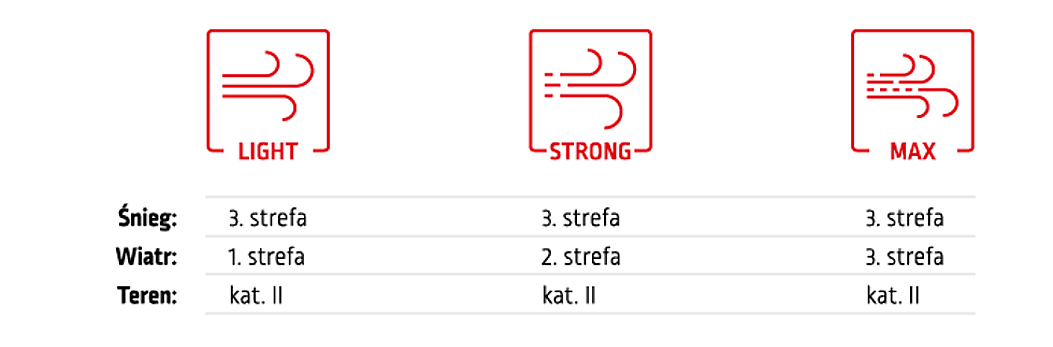

Podkonstrukcje KWF Light i KWF Strong można kotwić na dwa sposoby:

  • profile pionowe wciskane w grunt (zgodnie z instrukcją),
  • osadzane w betonowym fundamencie) – fundament żelbetowy z betonu C20/25 głębokość posadowienia min 90 cm poniżej poziomu terenu.

 INSTRUKCJA MONTAŻU KWF [PLIK PDF]

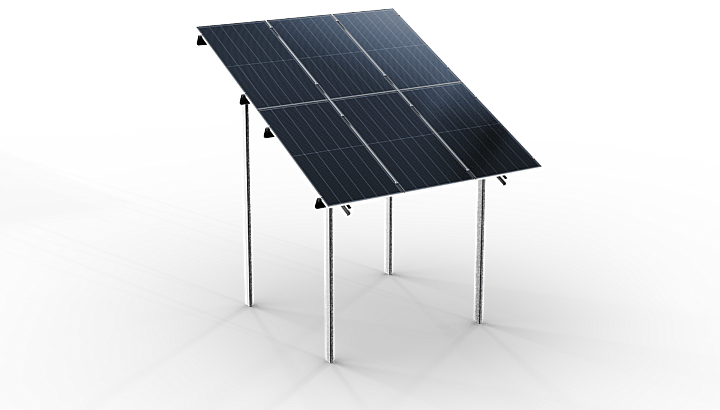

Podkonstrukcja KWF Light - 6 paneli

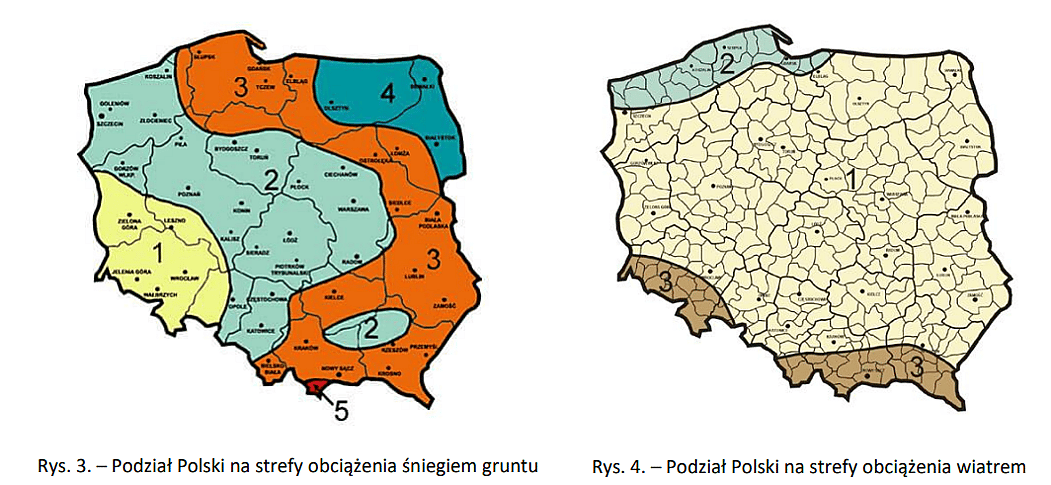

Strefa śniegowa 3, strefa wiatrowa 1, teren kat. II, teren poniżej 300 m. n.p.m., 15 letni okres eksploatacji. Dwie metody kotwienia – wbijanie i betonowanie.

DOKUMENTY DO POBRANIA

Deklaracja właściwości użytkowych

Opis systemu Borga KWF

Schemat systemu (PDF)

Widok z boku – wymiary

Widok z przodu – wymiary

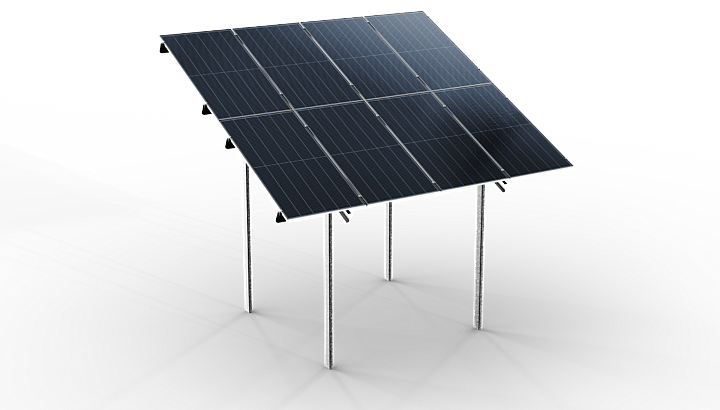

Podkonstrukcja KWF Light - 8 paneli

Strefa śniegowa 3, strefa wiatrowa 1, teren kat. II, teren poniżej 300 m. n.p.m., 15 letni okres eksploatacji. Dwie metody kotwienia – wbijanie i betonowanie.

DOKUMENTY DO POBRANIA

Deklaracja właściwości użytkowych

Opis systemu Borga KWF

Schemat systemu

Widok z boku – wymiary

Widok z przodu – wymiary

Podkonstrukcja KWF Strong - 6 paneli

Strefa śniegowa 3, strefa wiatrowa 2, teren kat. II, teren poniżej 300 m. n.p.m., 15 letni okres eksploatacji. Dwie metody kotwienia – wbijanie i betonowanie.

DOKUMENTY DO POBRANIA

Deklaracja właściwości użytkowych

Opis systemu Borga KWF

Schemat systemu

Widok z boku – wymiary

Widok z przodu – wymiary

Podkonstrukcja KWF Strong - 8 paneli

Strefa śniegowa 3, strefa wiatrowa 2, teren kat. II, teren poniżej 300 m. n.p.m., 15 letni okres eksploatacji. Dwie metody kotwienia – wbijanie i betonowanie.

DOKUMENTY DO POBRANIA

Deklaracja właściwości użytkowych

Opis systemu Borga KWF

Schemat systemu

Widok z boku – wymiary

Widok z przodu – wymiary

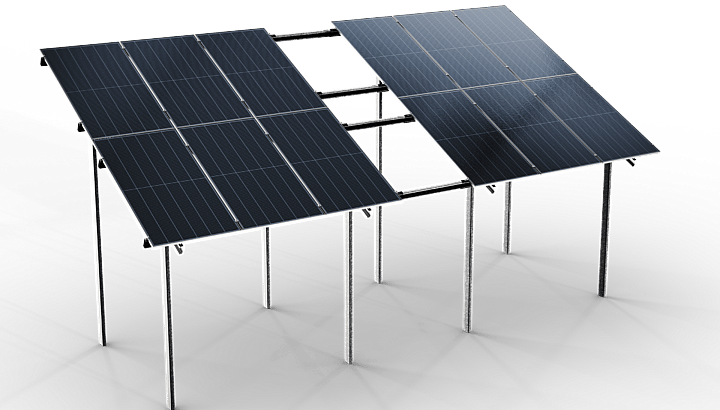

Podkonstrukcja - łącznik light/strong

Podkonstrukcje KWF light i KWF strong mogą być łączone w różnych konfiguracjach przy pomocy specjalnie zaprojektowanego łącznika. Umożliwia to montaż dużej ilości paneli na jednej łączonej podkonstrukcji. Na łączniku można zamontować dwa dodatkowe panele.

DOKUMENTY DO POBRANIA

Deklaracja właściwości użytkowych

Opis systemu Borga KWF

Przykładowe ceny

  • KWF 6 paneli + KWF łącznik 2 panele + KWF 6 paneli = 14 paneli
  • KWF 8 paneli + KWF łącznik 2 panele + KWF 8 paneli = 18 paneli
  • KWF 6 paneli + KWF łącznik 2 panele + KWF 8 paneli = 16 paneli

W powyższych konfiguracjach przygotujesz swoją konstrukcje pod planowaną ilości paneli.

Jeśli potrzebujesz wsparcia bądź doboru systemu KWF zapraszamy do kontaktu.

Przy większych zamówieniach rabaty!

Magdalena Dąbrowska
Magdalena Dąbrowska

Koordynator ds. zamówień i logistyki [konstrukcje pod fotowoltaikę, blachy stalowe i profile Z/C]

+48 609 159 229 Zadzwoń
Jeżeli masz pytania dotyczące podkonstrukcji pod fotowoltaikę - zadzwoń lub napisz do mnie.
