Kształtowniki używane jako rygle i płatwie

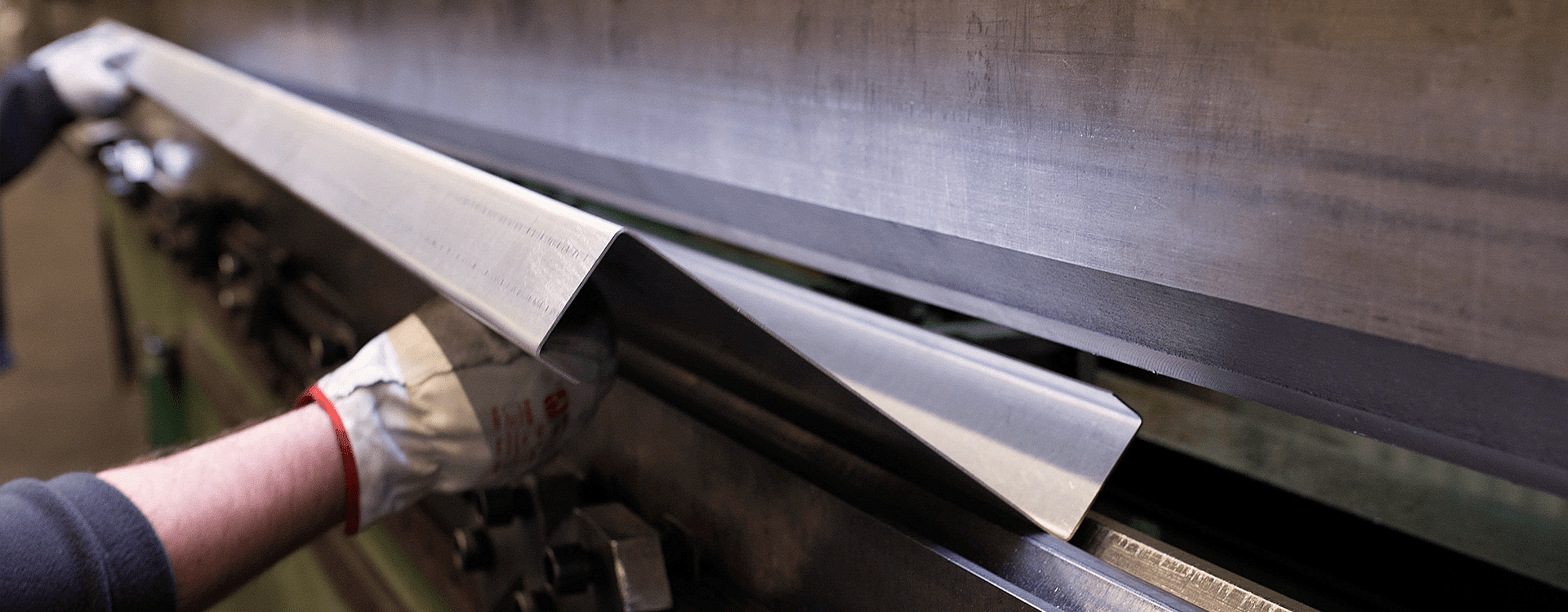

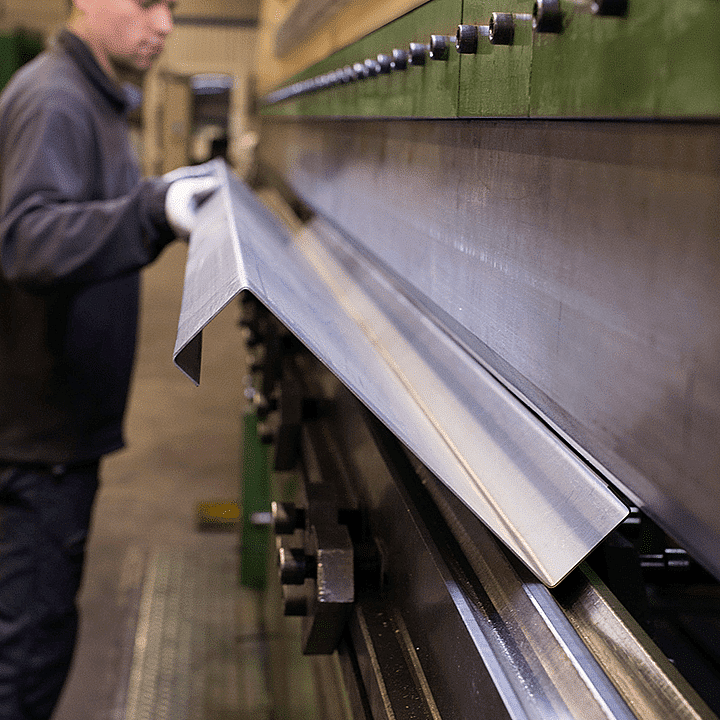

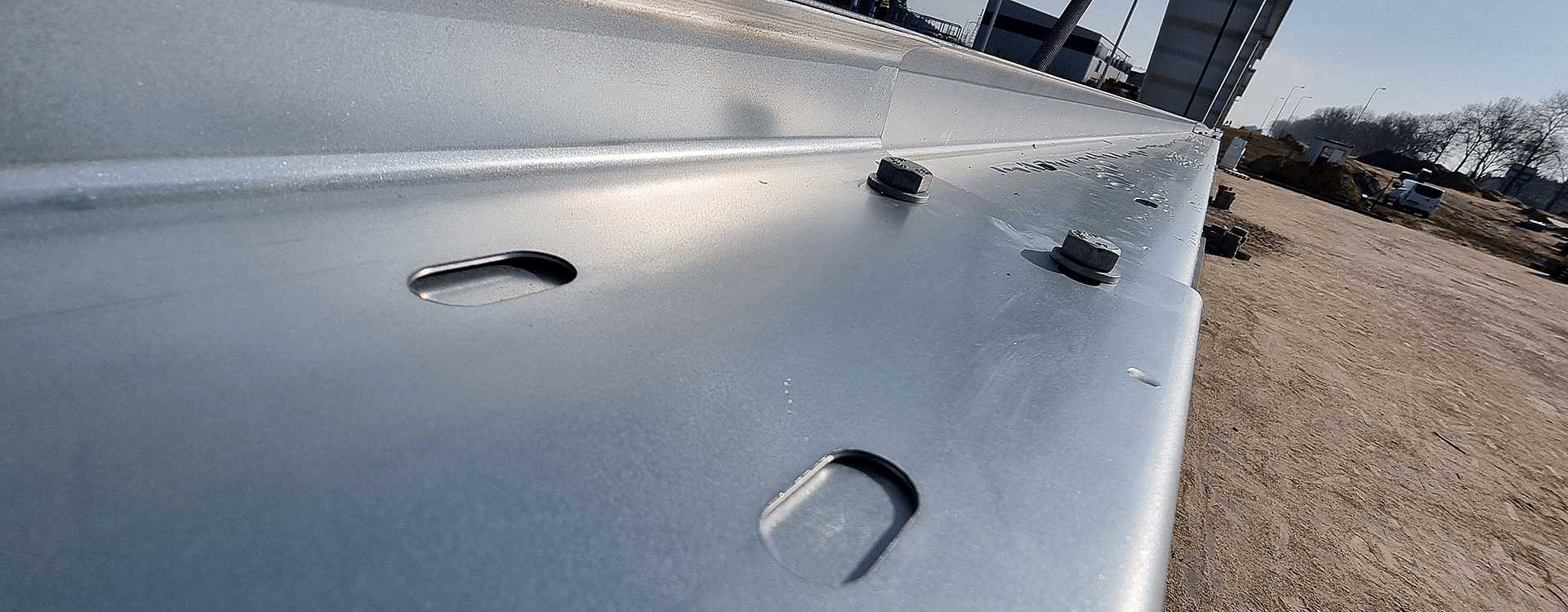

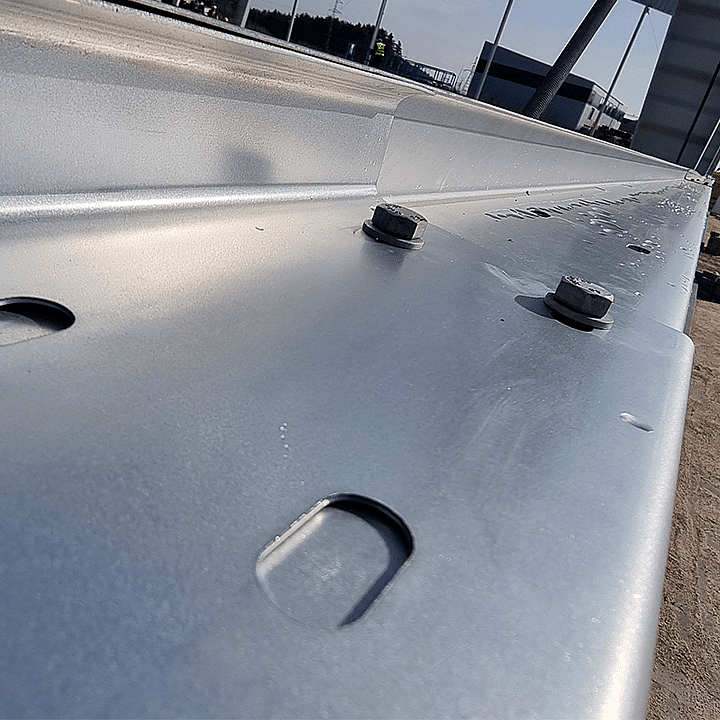

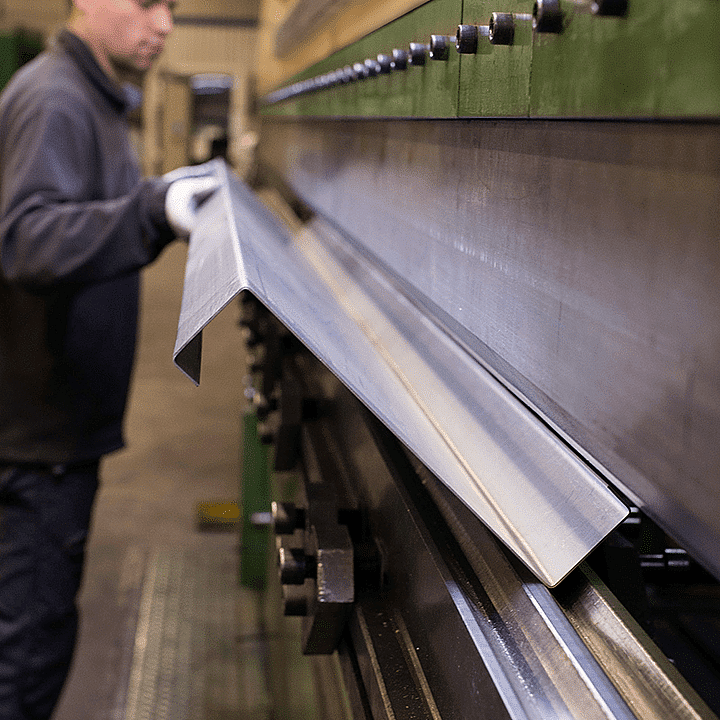

Profil Z może służyć zarówno jako rygiel ścienny, jak i jako płatew dachowa. Profil opracowano specjalnie z myślą o montażu na zakładkę, w sekcjach podwójnych. W przypadku obciążeń, w których stabilizowany jest tylko jeden z pasów w ramie, używa się niemal wyłącznie zetowników.

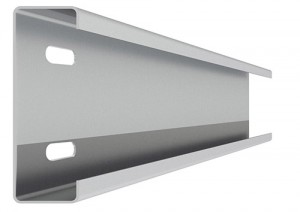

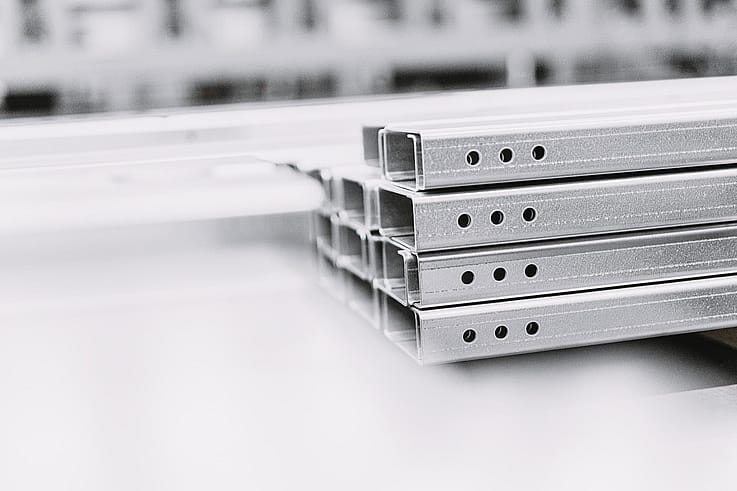

Ceowniki stosuje się zwykle jako rygle lub w sytuacjach, w których nie jest wymagany montaż na zakładkę. Kształtownik ten sprawdza się również jako zakończenie elementów przy otworach okiennych, drzwiowych itp.

Na zamówienie produkujemy też profile specjalne zgodnie ze specyfikacją klienta, np. profile S (esowniki).

Specyfikacja materiałowa

• Stal walcowana na zimno: SUB 350 ASTM A 446 (klasa D) SS142122-10
• Granica plastyczności: 350 MPa
• Granica wytrzymałości: 420 MPa
• Klasa cynkowania: G90 zgodnie ASTM A 525-71, odpowiednik warstwy o grubości 25 μm

	Profil	Grubość (mm)	Wysokość (mm)	A (mm)	B (mm)	C (mm)	Waga (kg/m)	Wx (cm3)	tx (mm4)
	Z 120 C 120	1,0	120	59 (Z) 50 (C)	52 (Z) 50 (C)	14	1,94	7,42	47,70
		1,2				14	2,41	10,42	63,50
		1,5				15	2,89	13,07	80,60
		2,0				18	3,90	17,19	106,00
		2,5				19	4,79	21,31	131,40
	Z 150 C 150	1,0	150	59 (Z) 50 (C)	52 (Z) 50 (C)	14	2,18	9,57	78,60
		1,2				14	2,70	13,44	105,00
		1,5				15	3,24	17,77	134,00
		2,0				18	4,39	23,29	179,00
		2,5				19	5,37	28,95	222,50
	Z 200 C 200	1,0	200	59 (Z) 50 (C)	52 (Z) 50 (C)	12	2,54	13,02	146,00
		1,2				12	3,14	18,35	197,30
		1,5				13	3,78	24,51	253,70
		2,0				16	5,02	34,53	345,70
		2,5				17	6,26	42,69	436,00
