SUPER 40 – do ścian i dachów

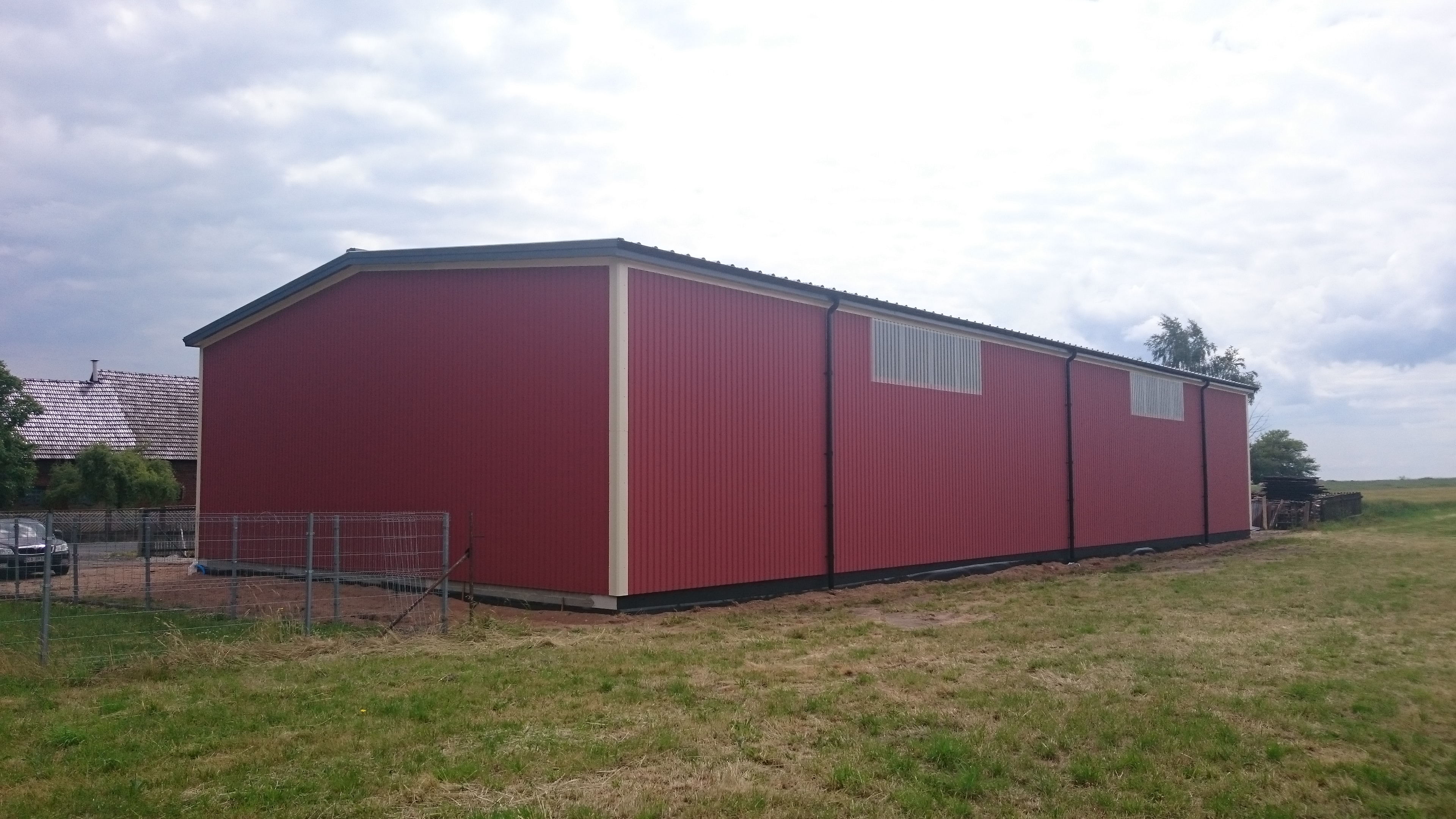

Blacha używana głównie do budowy dachów, w których wymagane są duże odstępy między płatwiami. Borga Super 40 to nowoczesna i estetyczna blacha profilowana wykorzystywana jako pokrycie ścian i dachów. Dzięki unikatowemu kształtowi zapewnia bezkonkurencyjne połączenie wytrzymałości i nośności. Jej istotne parametry, takie jak przystosowanie do chodzenia i możliwość odprowadzania wody deszczowej, są istotnie lepsze niż w przypadku tradycyjnych profili, co umożliwia wykorzystanie jej w szerszym zakresie zastosowań.

Profil ma specjalny rowek odprowadzający wodę deszczową, dzięki czemu nie przedostaje się ona przez łączenia.

Aby zapobiec skraplaniu się pary wodnej w budynkach bez izolacji, zaleca się zastosowanie pod profilem dachowym powłoki antykondensacyjnej Borga DropStop.

Blacha profilowana SUPER 40 – specyfikacja

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,5 mm / 0,6 mm / 0,7 mm

Borga-Super-40-web2

Blacha profilowana SUPER 40

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.5 5.3
Granica plastyczności fty N/mm2 250 250
Wysokość mm 39 39
Szerokość krycia mm 1030 1030
Min. długość mm 500 500
Maks. długość mm 9000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 1.15 1.89
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 3.93 6.34
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 5.16 8.26
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 5.5 9
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 50.7 77.7
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 47.7 64.2
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 0.728 0.887
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 83.7 102.1
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 0.696 0.869
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 75.5 97.5
Maksymalna rozpiętość przy obciążeniu skupionym 1,2 kN P mm 1300 1600
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg (m) 0,50 0,60
blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi 1.97 2.38
ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi 2.34 2.82
ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi 1.60 1.93

Obliczenia blachy wykonane zgodnie z Eurokodem.

Color variation
Standard Colors

Biały

Szary

Srebrny

Grafitowy

Czarny

Beżowy

Żółty

Jasnozielony

Zielony

Błękitny

Niebieski

Ciemnoniebieski

Ceglany

Czerwony

Wisniowy

Brązowy

Ciemnobrązowy

Related documents
  • Mapa kolorów standardowych
