Blacha profilowana BPE 18

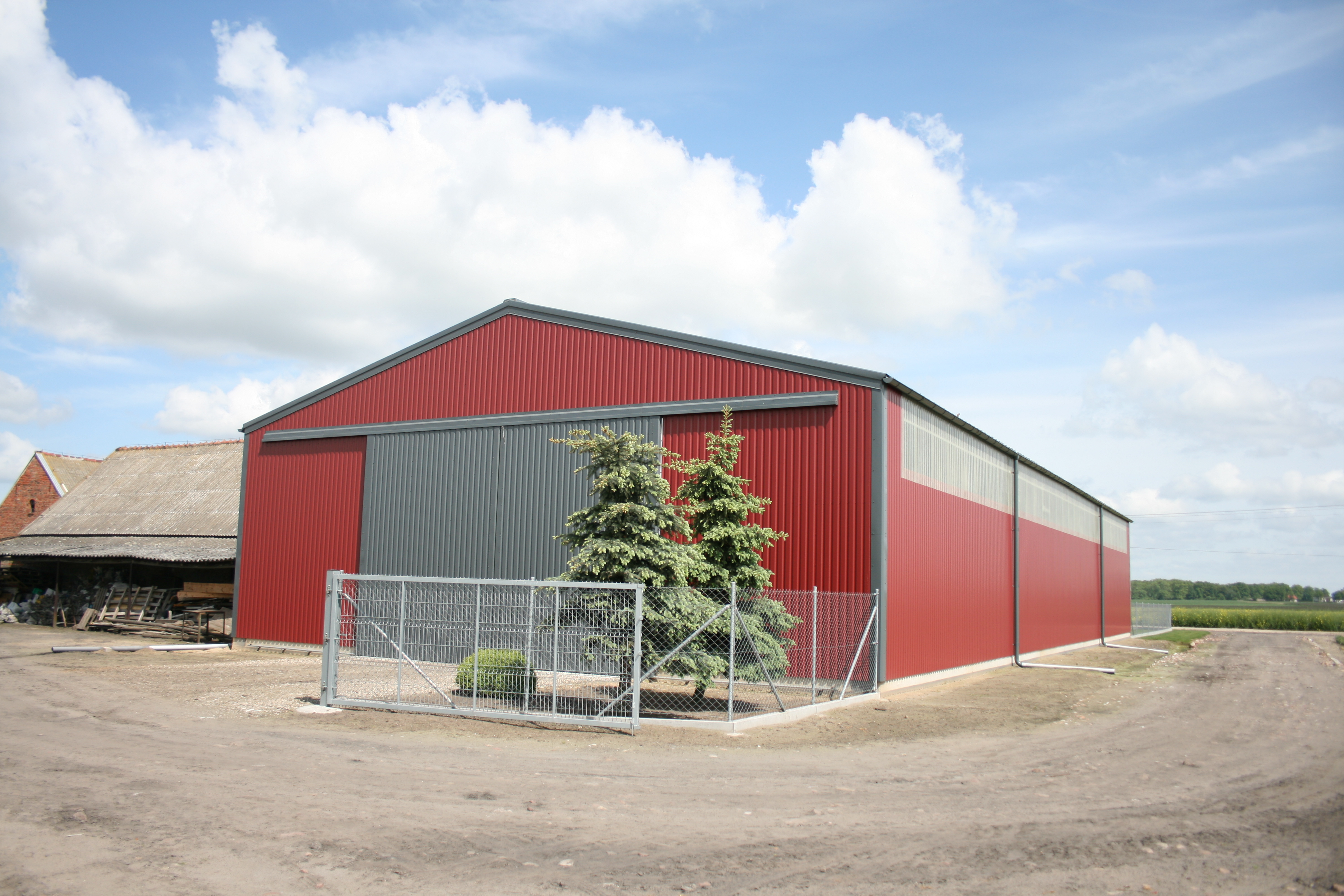

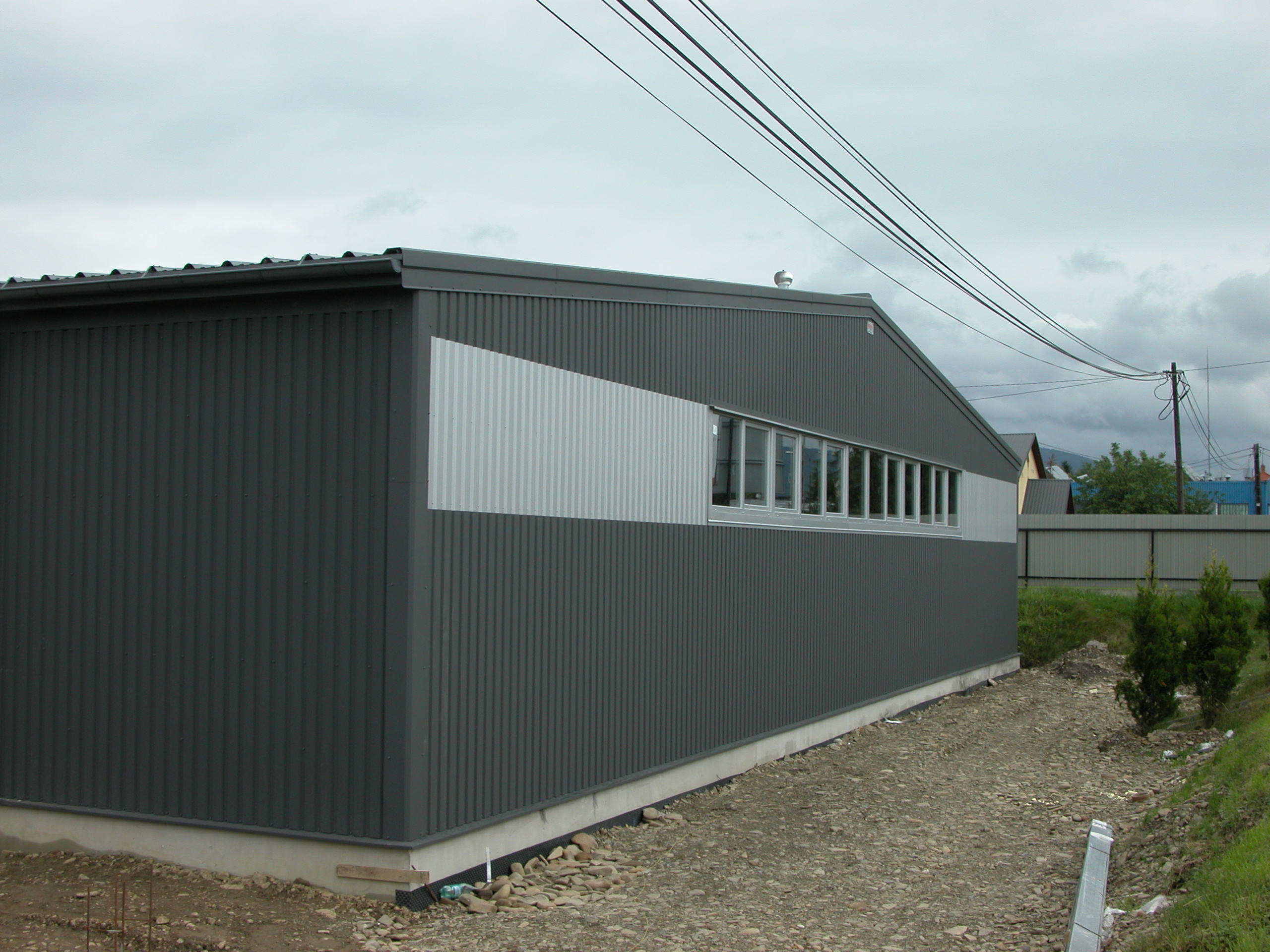

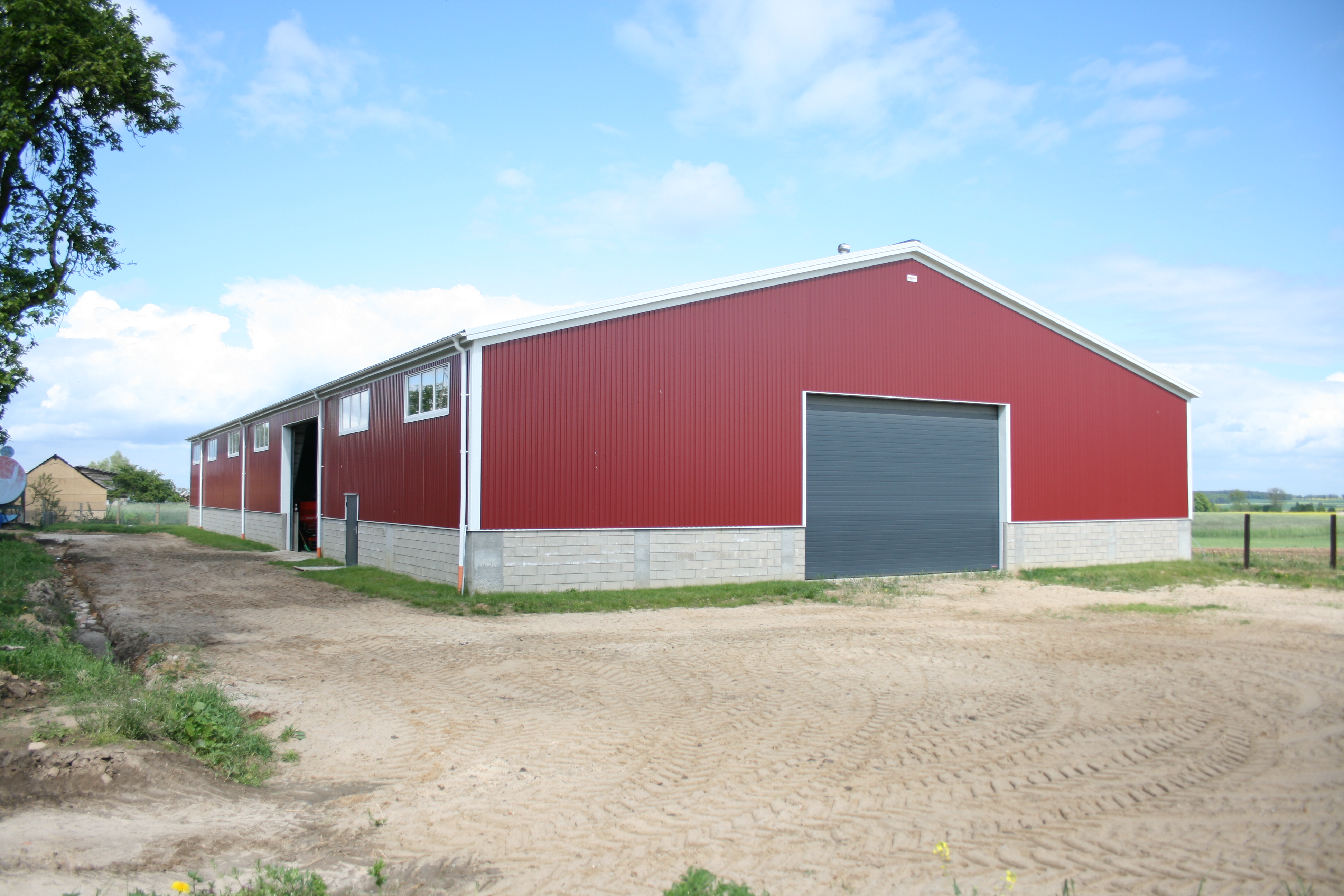

Klasyczna, popularna blacha o profilu przypominającym deskowanie. Blachę profilowaną Borga BPE 18 wykorzystuje się jako pokrycie ścian różnych rodzajów budynków. Dzięki optymalnej szerokości krycia jest jednym z naszych najbardziej ekonomicznych rozwiązań. Jej asymetryczny kształt — szerokie przetłoczenia górne i wąskie przetłoczenia dolne — nadaje elewacji ponadczasowy, klasyczny charakter. Może być montowana pionowo lub poziomo i dobrze sprawdza się zarówno na małych, jak i na dużych powierzchniach.

Blacha trapezowa – specyfikacja

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,4 mm / 0,45 mm / 0,5 mm / 0,6 mm
Borga-BPE18-web2

Blacha profilowana BPE 18

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.3 5.1
Granica plastyczności fty N/mm2 250 250
Wysokość mm 18 18
Szerokość krycia mm 1080 1080
Min. długość mm 500 500
Maks. długość mm 9000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 3.45 5.06
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 11.80 16.98
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 15.50 22.12
Obliczeniowa nośność na ścinanie, pasa blachy Vf kN/m 15.9 28.8
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 63.7 77.7
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 19.7 26.6
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 0.434 0.578
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 16.1 21.0
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 0.478 0.630
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 23.4 30.4
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi m 0.41 0.50
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi m 0.48 0.60
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg, ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi m 0.33 0.41

Obliczenia blachy wykonane zgodnie z Eurokodem.

Color variation

Biały

Szary

Srebrny

Grafitowy

Czarny

Beżowy

Żółty

Jasnozielony

Zielony

Błękitny

Niebieski

Ciemnoniebieski

Ceglany

Czerwony

Wisniowy

Brązowy

Ciemnobrązowy

New York Silver

Dubai White

Moskau Grey

New York Black

Moskau Red

Dubai Blue

Tokyo Violet
