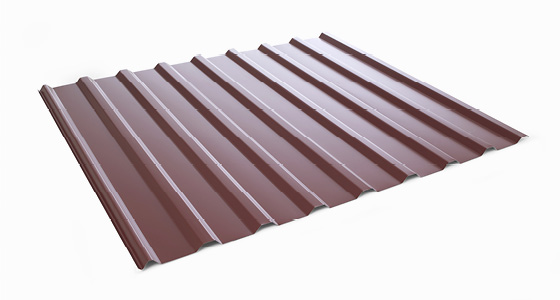

Blacha profilowana BPD 18

Blacha trapezowa

Blacha profilowana używana zwykle do krycia dużych powierzchni dachów hal przemysłowych i rolniczych, stosowana też jako okładzina ścienna.Blacha Borga BPD 18 ma klasyczny wygląd i bardzo dużą szerokość krycia, dzięki czemu jest bardzo ekonomicznym zamiennikiem tradycyjnych profili 20 mm. Jej asymetryczny kształt — szerokie przetłoczenia górne i wąskie przetłoczenia dolne — nadaje dachowi ponadczasowy charakter.Profil ma specjalny rowek odprowadzający wodę deszczową, dzięki czemu nie przedostaje się ona przez łączenia.Aby zapobiec skraplaniu się pary wodnej w budynkach bez izolacji, zaleca się zastosowanie pod profilem dachowym powłoki antykondensacyjnej Borga DropStop.

Specyfikacja materiałowa

Wszystkie nasze trapezoidalne blachy stalowe wykonane są z wysokiej jakości stali klasy DX51, walcowanej na zimno i cynkowanej dwustronnie warstwą cynkową o grubości 275 g/m2 lub cynkowo-aluminiową o grubości 150 g/m2, zgodnie z normami EN 10 346 i EN 10 143.

Rdzeń stalowy jest poddawany pasywacji, malowany farbą podkładową oraz pokrywany poliestrowym lakierem zewnętrznym P30, P50 lub MAT.

Dostępne grubości: 0,4 mm / 0,45 mm / 0,5 mm / 0,6 mm

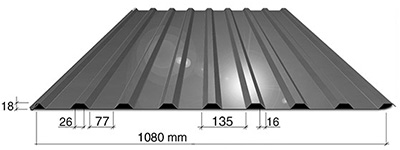

Borga-BPD18-web2

Blacha profilowana BPD 18

Grubość nominalna tnom mm 0.5 0.6
Masa m kg/m2 4.3 5.1
Granica plastyczności fty N/mm2 250 250
Wysokość mm 18 18
Szerokość krycia mm 1080 1080
Min. długość mm 500 500
Maks. długość mm 9000 10000
Reakcja podporowa, podpora skrajna Rd kN/m 3.45 5.06
Reakcja podporowa, szerokość podpory 50mm Rd kN/m 11.80 16.98
Reakcja podporowa, szerokość podpory 100mm Rd kN/m 15.50 22.12
Reakcja podporowa, podpora skrajna Vf kN/m 15.9 28.8
Obliczeniowa nośność na ścinanie, środnika blachy Vw kN/m 63.7 77.7
Obliczeniowa nośność na ścinanie, globalna L2Vgd kN/m 19.7 26.6
Obliczeniowa nośność przekroju na zginanie – pozytyw Md kNm/m 0.478 0.630
Efektywny moment bezwładności przy zginaniu – pozytyw Idef mm4/mm 23.4 30.4
Obliczeniowa nośność przekroju na zginanie – negatyw Md kNm/m 0.434 0.578
Efektywny moment bezwładności przy zginaniu – negatyw Idef mm4/mm 16.1 21.0
Maksymalna rozpiętość przy obciążeniu skupionym 1,2 kN P mm 800 1000
Dopuszczalna rozpiętość montażowa, przy obc. człowiekiem o masie 100kg (m) 0,50 0,60
 blacha 2-przęsłowa, nachylenie dachu < 14°, przykręcona do płatwi 0.44 0.54
ilość przęseł >2, nachylenie dachu < 14°, przykręcona do płatwi 0.53 0.64
ilość przęseł >2, nachylenie dachu < 14°, nieprzykręcona do płatwi 0.36 0.44

Obliczenia blachy wykonane zgodnie z Eurokodem.

Color variation

Biały

Szary

Srebrny

Grafitowy

Czarny

Beżowy

Żółty

Jasnozielony

Zielony

Błękitny

Niebieski

Ciemnobrązowy

Ceglany

Czerwony

Wisniowy

Brązowy

Ciemnoniebieski

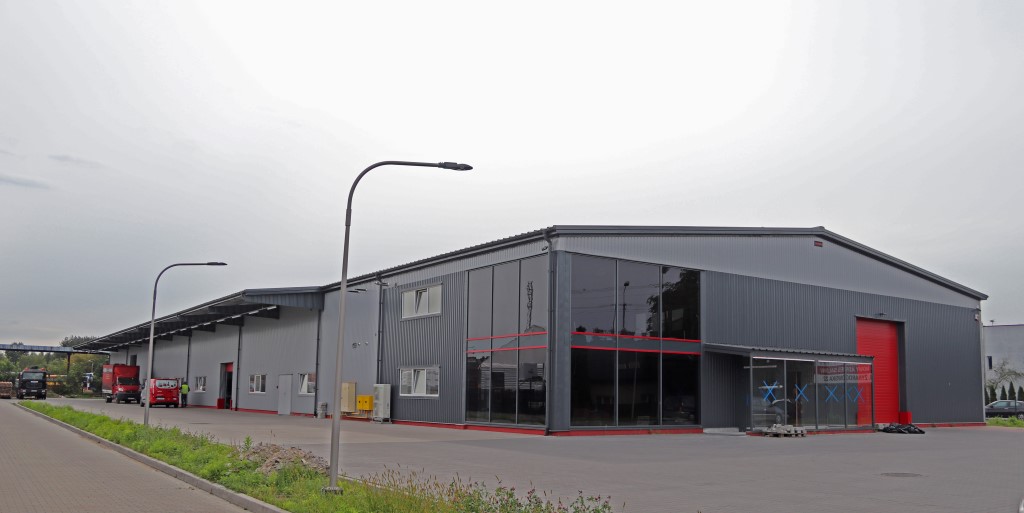

Cases using Blacha profilowana BPD 18

Obora Wapno

Magazyn produkcyjny

Hala przemysłowa
